Shield RMSc footprint standard

Welche Rotpunktvisiere können Sie auf der ,Montage mit RMSc- oder Shield RMSc-Footprint montieren? Können Sie Sig Sauer Romeo Zero auf derselben Platte wie Shield RMSc montieren? In diesem Artikel behandeln wir die vollständige Kompatibilität des Shield RMSc-Footprints.

Footprint-Kompatibilität erklärt

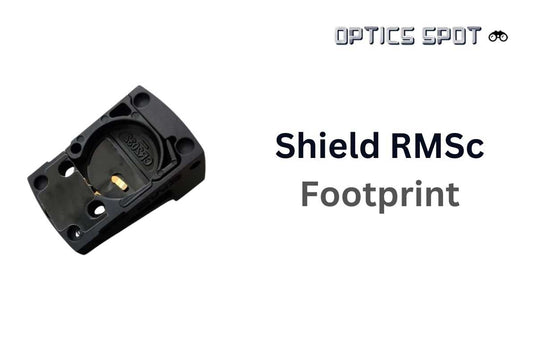

Was bedeutet ein „Footprint“? Der Begriff Footprint bezieht sich auf die Struktur der Aussparungen und Schraubenlöcher an der Unterseite des Optikgeräts.

Und was bedeutet es, wenn die Footprints kompatibel sind?

Jedes optische Visier hat eine Basis zur Montage. Die Basis besteht aus Stiften an verschiedenen Positionen und Löchern für Schrauben, die zur Befestigung des Visiers an den Montagen verwendet werden. Wenn zwei Visiere dieselbe Montagebasis verwenden, sagen wir, dass sie denselben Footprint haben.

In diesem Artikel zeigen wir, welche Rotpunktvisiere denselben Footprint haben.

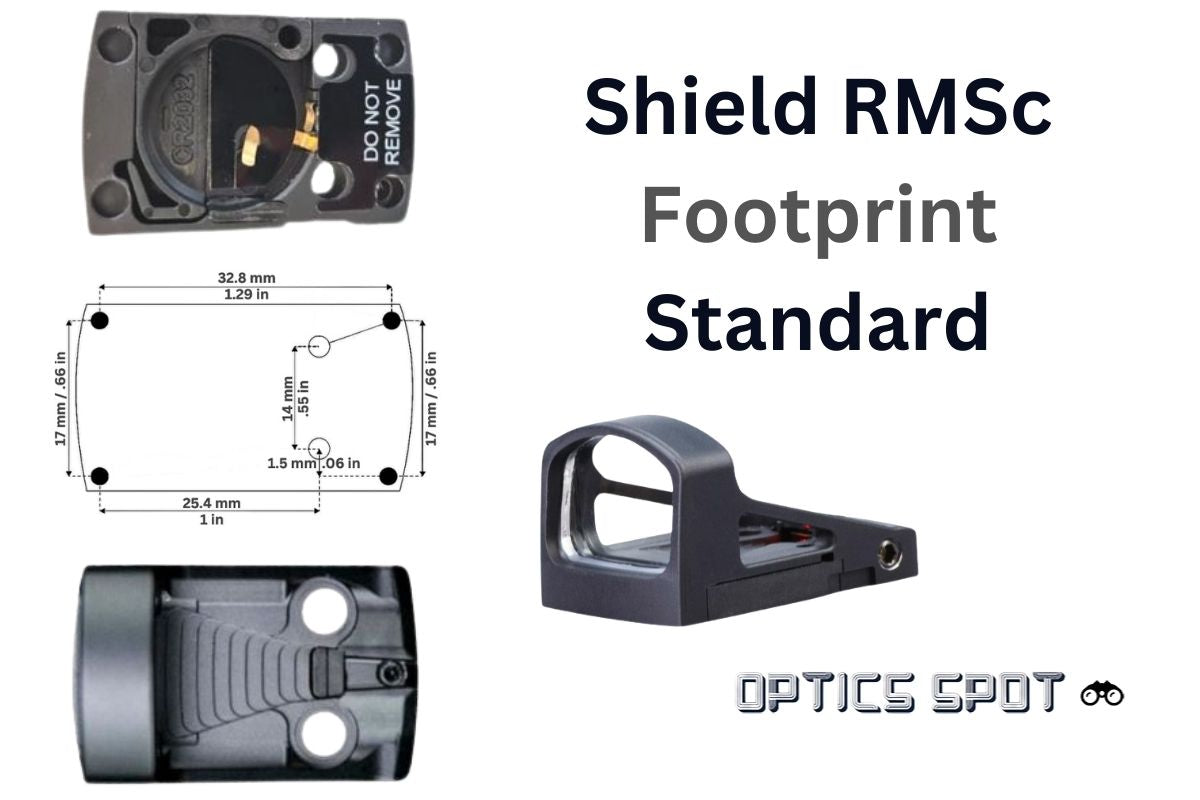

Shield RMSc Footprint-Muster

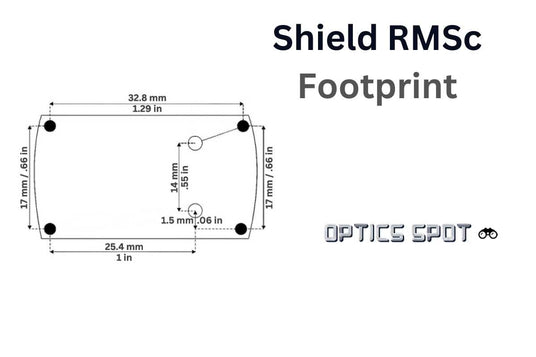

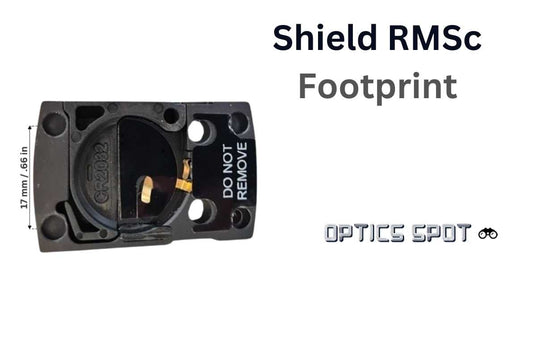

Der Shield RMSc-Footprint besteht aus vier Aussparungen in den Ecken des Visiers und aus zwei Schraubenlöchern im hinteren Teil des Visiers.

Die vorderen sowie die hinteren Aussparungen sind 17 mm / 0,66 Zoll voneinander entfernt. Von den hinteren Aussparungen zu den vorderen Aussparungen beträgt der Abstand 32,8 mm / 1.29 inches. Die Position dieser vier Aussparungen entspricht der Position der Stifte auf der Montagefläche jeder Montage für diesen Standard.

Die Schraubenlöcher befinden sich im hinteren Teil des Optikgeräts. Sie dienen zur Befestigung des Visiers an den Montagen. Diese beiden Schraubenlöcher sind 14 mm / 0,55 Zoll voneinander entfernt.

Die für diese Schraubenlöcher zu verwendenden Schrauben sind immer im Lieferumfang des Visiers enthalten.

Kompatible Rotpunktvisiere

Der RMSc Footprint wird von vielen anderen Herstellern auf dem Markt geteilt.

Unten finden Sie eine vollständige Liste der Rotpunktvisiere, die mit dem Shield RMSc Footprint funktionieren.

Rotpunktvisiere mit Shield RMSc Footprint

Alle ansehen

Wie montiert man ein Rotpunktvisier mit Shield RMSc Footprint

Es hängt davon ab, auf welchem Gerät Sie es montieren möchten.

  • Werden Sie es auf einer Picatinny-Montage installieren? D. h. auf einer Waffe mit Picatinny-Schiene? Dann müssen Sie nach einer Picatinny-Montage mit Shield RMSc Footprint suchen.
  • Oder werden Sie es auf einer Pistole montieren? Und wird die Pistole Optics Ready sein (mit einem für red dot gefrästen Pistolenverschluss)? Dann müssen Sie nach einer Rotpunktmontage mit Shield RMSc Footprint suchen.
  • Oder handelt es sich um eine Standardpistole ohne solchen Ausschnitt? Dann müssen Sie nach einer Adapterplatte mit Shield RMSc Footprint suchen.

Andere Footprint-Standards

Es gibt viele verschiedene Basen für Rotpunktvisiere, aber die anderen häufigsten sind die folgenden:
