Holosun K-series footprint standard

Welche Rotpunktvisiere können Sie auf derselben Montage wie Modelle der Holosun K-series montieren? Können Sie ein Trijicon RMR auf derselben Platte wie K-series-Optiken installieren? Wir behandeln die vollständige Kompatibilität des Holosun K-series Footprint in diesem Artikel.

Footprint-Kompatibilität erklärt

Was bedeutet ein „Rotpunktvisier-Footprint“? Der Begriff Footprint bezieht sich auf die Struktur der Aussparungen und Schraubenlöcher an der Unterseite der Optik.

Und was bedeutet es, wenn die Footprints kompatibel sind?

Jedes optische Visier hat eine Basis zur Montage. Die Basis besteht aus Stiften an verschiedenen Positionen und Löchern für Schrauben, die zur Befestigung des Visiers an der Adapterplatte oder Montage verwendet werden. Wenn zwei Visiere dieselbe Basis zur Montage verwenden, sagen wir, dass sie denselben Footprint haben.

In diesem Artikel zeigen wir, welche Rotpunktvisiere denselben Footprint haben.

Holosun K-series Footprint-Muster

Der K-series Rotpunktvisier-Footprint ist eine Modifikation des Shield RMSc-Standards. Im Vergleich zum Shield-Standard hat die K-serie keine Aussparungen auf der Rückseite des Geräts, und auch die vorderen Aussparungen sind etwas weniger tief. Das bedeutet, dass Sie, um das Rotpunktvisier an den Shield-Standard anzupassen, die hinteren Stifte abschneiden und die vorderen Stifte kürzen müssten.

Eine Modifikation birgt jedoch weitere Risiken – Sie können die Montage beschädigen. Außerdem verlieren Sie durch die Modifikation die Garantie für eine solche Montage. Aus diesem Grund behandeln wir den K-series Footprint als separaten Montagestandard anstelle des Shield RMSc-Standards.

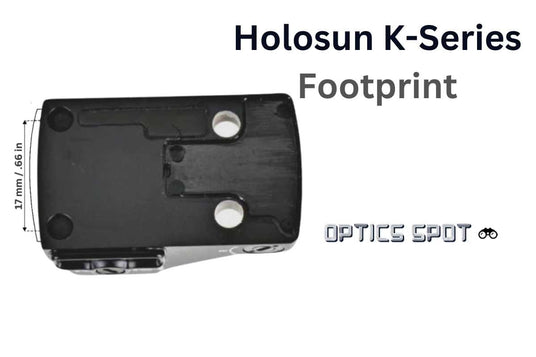

Das Holosun K-series Muster besteht aus zwei Aussparungen in den vorderen Ecken an der Vorderseite des Visiers und aus zwei Schraubenlöchern im hinteren Bereich des Visiers.

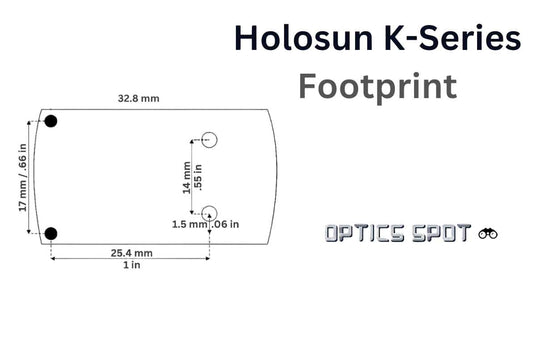

Die vorderen Aussparungen sind 17 mm / 0,66 Zoll voneinander entfernt. Die Position dieser beiden Aussparungen entspricht der Position der Stifte auf der Montagefläche jeder Montage für diesen Standard.

Die Schraubenlöcher befinden sich im hinteren Teil des optischen Geräts. Sie dienen zur Befestigung des Visiers an den Montagen. Diese beiden Schraubenlöcher sind 14 mm / 0,55 Zoll voneinander entfernt.

Die für diese Schraubenlöcher zu verwendenden Schrauben sind immer im Lieferumfang des Visiers enthalten.

Kompatible Rotpunktvisiere

Der Holosun K-series Footprint wird nur von wenigen anderen Modellen aus der Holosun-Produktion verwendet.

Unten finden Sie die vollständige Liste der Rotpunktvisiere, die mit dem K-series red dot Footprint funktionieren.

Holosun K-serie standard

Holosun

Rotpunktvisiere mit Holosun K-serie Footprint

Alle ansehen

So montieren Sie ein Rotpunktvisier mit Holosun K-series Footprint

Es hängt davon ab, auf welchem Gerät Sie es montieren möchten.

  • Werden Sie es auf einer Picatinny-Montage installieren? D. h. auf einer Waffe mit Picatinny-Schiene? Dann müssen Sie nach einer Picatinny-Montage mit Holosun K-series Footprint suchen.
  • Oder werden Sie es auf einer Pistole montieren? Und wird die Pistole Optics Ready sein (mit einem für ein Rotpunktvisier gefrästen Pistolenschlitten)? Dann müssen Sie nach einer Rotpunktmontage mit Holosun K-series Footprint suchen.
  • Oder handelt es sich um eine Standardpistole ohne eine solche Fräsung? Dann müssen Sie nach einer Adapterplatte mit Holosun K-series Footprint suchen.

Andere Footprint-Standards

Es gibt viele verschiedene Basen für Rotpunktvisiere, aber die anderen gängigsten sind folgende:
