Shield RMSc footprint standard

Welche Rotpunktvisiere können Sie auf der ,Montage mit RMSc- oder Shield RMSc-Footprint montieren? Können Sie Sig Sauer Romeo Zero auf derselben Platte wie Shield RMSc installieren? In diesem Artikel behandeln wir die vollständige Kompatibilität des Shield RMSc-Footprints.

Footprint-Kompatibilität erklärt

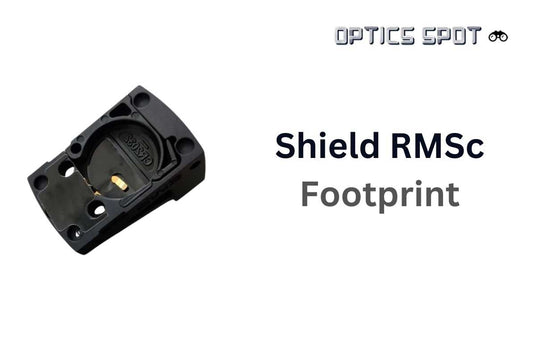

Was bedeutet ein "Footprint"? Der Begriff Footprint bezieht sich auf die Struktur der Aussparungen und Schraubenlöcher an der Unterseite des optischen Geräts.

Und was bedeutet es, wenn die Footprints kompatibel sind?

Jedes optische Visier hat eine Basis für die Montage. Die Basis besteht aus Stiften an verschiedenen Positionen und Löchern für Schrauben, die zur Befestigung des Visiers an den Montagen verwendet werden. Wenn zwei Visiere dieselbe Montagebasis verwenden, sagen wir, dass sie denselben Footprint haben.

In diesem Artikel zeigen wir, welche Rotpunktvisiere denselben Footprint haben.

Shield RMSc Footprint-Muster

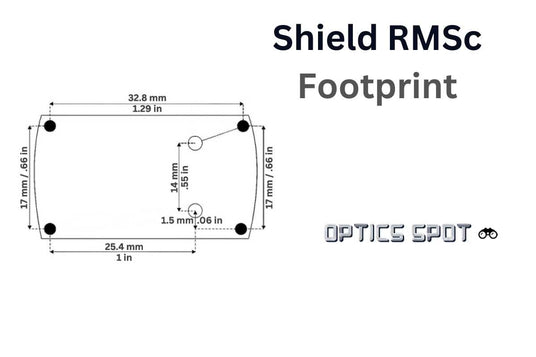

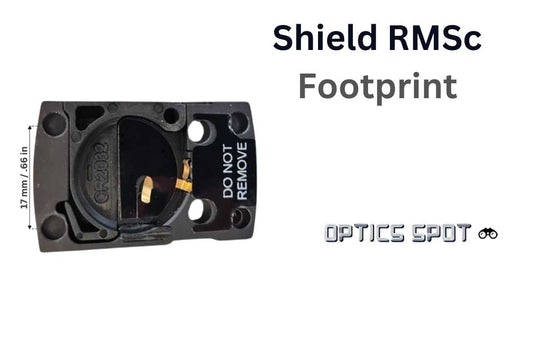

Der Shield RMSc Footprint besteht aus vier Aussparungen in den Ecken des Visiers und aus zwei Schraubenlöchern im hinteren Teil des Visiers.

Die vorderen ebenso wie die hinteren Aussparungen sind 17mm / 0.66 inches voneinander entfernt. Von den hinteren Aussparungen zu den vorderen Aussparungen beträgt der Abstand 32,8mm / 1.29 inches. Die Position dieser vier Aussparungen entspricht der Position der Stifte auf der Montagefläche jeder Montage für diesen Standard.

Die Schraubenlöcher befinden sich im hinteren Teil des optischen Geräts. Sie dienen zur Befestigung des Visiers an den Montagen. Diese beiden Schraubenlöcher sind 14mm / 0.55 inches voneinander entfernt.

Die für diese Schraubenlöcher zu verwendenden Schrauben sind immer im Lieferumfang des Visiers enthalten.

Kompatible Rotpunktvisiere

Der RMSc Footprint wird von vielen anderen Herstellern auf dem Markt verwendet.

Unten finden Sie eine vollständige Liste der Rotpunktvisiere, die mit dem Shield RMSc Footprint funktionieren.

Shield RMSc standard

ADE Advanced Optics

  • ADE Advanced Optics RD3-018 Spike
  • ADE Advanced Optics RD3-021 Nuwa

Burris

  • Burris FastFire C

JPoint

  • JPoint MRD

Canik

  • MECANIK MO1

Osight

Riton

  • Riton X3 Tactix PRD

Shield

Sig

  • Sig Romeo Zero
  • Sig Romeo-X

Sightmark

Swampfox

  • Swampfox Sentinel 1×16

UTG

  • UTG OP3 Mini Micro

Vector Optics

Vortex

Rotpunktvisiere mit Shield RMSc Footprint

Alle ansehen

So montieren Sie ein Rotpunktvisier mit Shield RMSc Footprint

Es hängt davon ab, auf welchem Gerät Sie es montieren möchten.

  • Werden Sie es auf einer Picatinny-Montage installieren? D. h. auf einer Waffe mit Picatinny-Schiene? Dann müssen Sie nach einer Picatinny-Montage mit Shield RMSc Footprint suchen.
  • Oder werden Sie es auf einer Pistole montieren? Und wird die Pistole Optics Ready sein (mit für ein Rotpunktvisier gefrästem Pistolenschlitten)? Dann müssen Sie nach einer Rotpunktmontage mit Shield RMSc Footprint suchen.
  • Oder wird es eine Standardpistole ohne einen solchen Ausschnitt sein? Dann müssen Sie nach einer Adapterplatte mit Shield RMSc Footprint suchen.

Andere Footprint-Standards

Es gibt viele verschiedene Basen für Rotpunktvisiere, die anderen gebräuchlichsten sind jedoch die folgenden:
